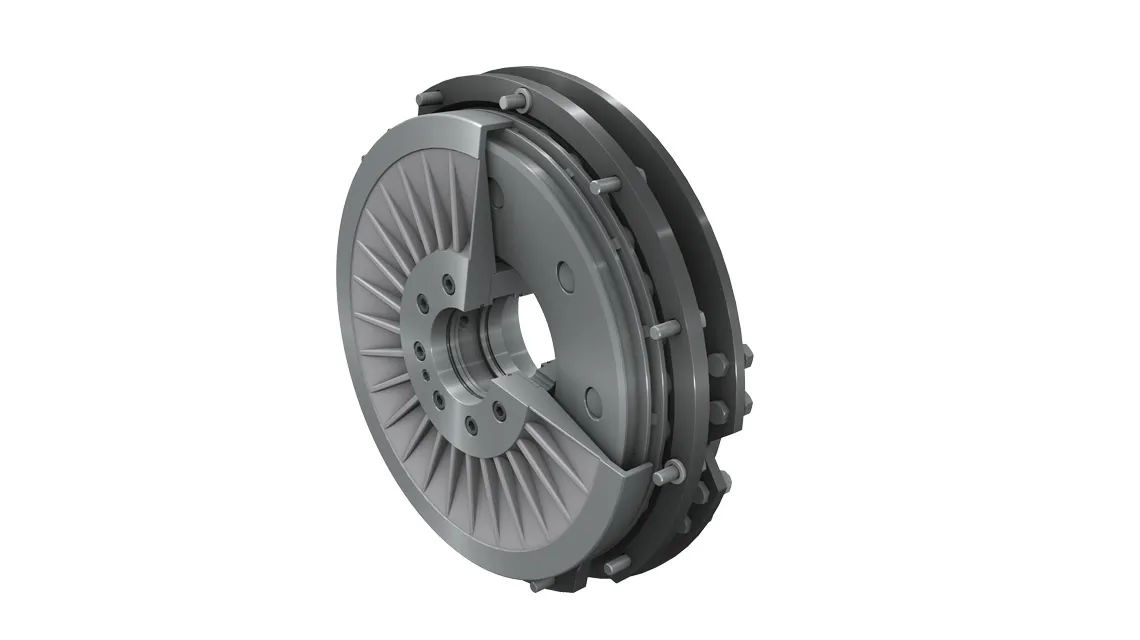

Pneumatic clutch-brake unit | Pneumatiskt manövrerade kopplingsbromsenheter
Serie 406/420
De pneumatiskt manövrerade kopplingsbromsenheterna från de beprövade serierna 400, 406 och 420 har vidareutvecklats för att möta de ökande prestanda- och säkerhetskraven inom pressteknik.
406-serien erbjuder optimalt höga kopplings- och bromsmoment i små dimensioner – högpresterande och kompakt design för följande områden:
Tolvpunktsfästning av friktionsplattorna eller tvåpunktsinfästning med remmar av lika långa eller olika längder ger flexibilitet för olika applikationer.
Val av friktionselement beroende på form och material för att erhålla den mest effektiva livslängden med tyst omkoppling under alla driftsförhållanden. Friktionsplatteversionen rekommenderas för maskiner med hög dynamisk belastning eller lastomkastning under kontinuerlig drift.
Infästning på axel eller vevaxel med hjälp av antingen nycklar och sidofäste eller ett spännset – dessa monteras på kopplingssidan för 420-serien och på bromssidan för 406-serien.
Specifikationer:
- Torque: up to 25,000 Nm
- Rotations per minute: 500 - 3,200 min-1
- Outside diameter: 166 - 1,285 mm
- Bore diameter: 21 - 270 mm
- Length: 48 - 662 mm
Applikationer:
- C-frame presses
- Main Drive
