Compact drive - series 045

Compact drive

Serie 45 – en kompakt drivning med pneumatiskt manövrerad koppling/broms-kombination.

Serie 045

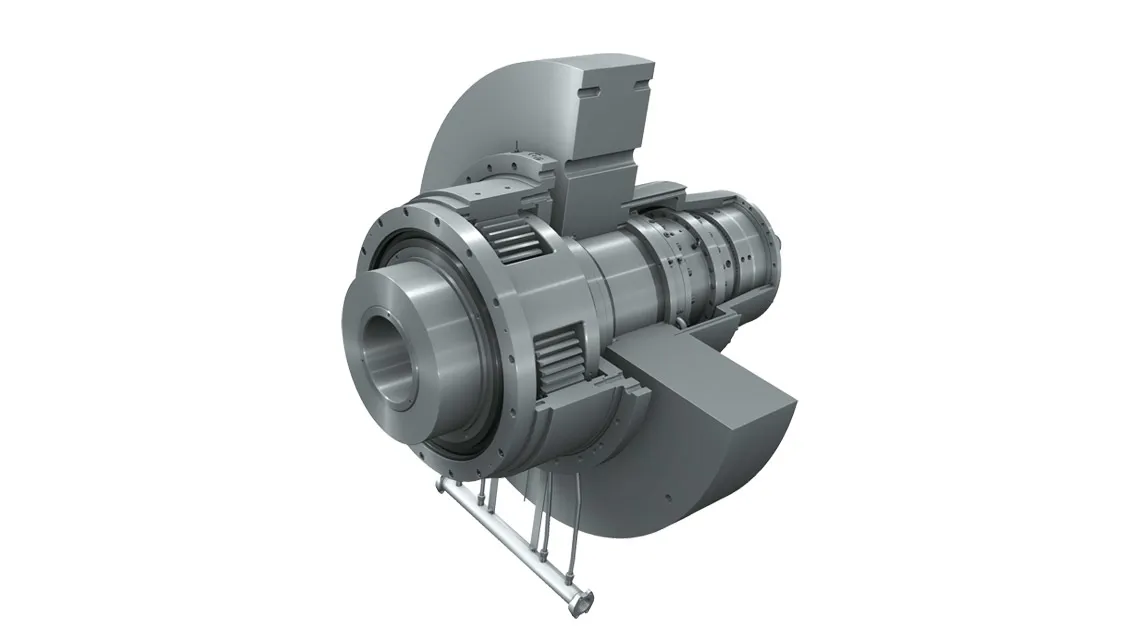

Ortlinghaus Compact drive från serierna 045 och 046 är en monteringsfärdig drivenhet som består av en kopplingsbromsenhet, ett svänghjul och en växellåda. Denna drivenhet används i metallformningsmaskiner såsom excenterpressar där maskinens arbetskapacitet härleds från ett svänghjul.

Jämfört med cylindriska växlar sparar planetväxlarna som används i de kompakta drivningarna installationsutrymme och har mindre roterande massor. Höga rotationshastigheter gör det möjligt att hålla storleken på svänghjulen till ett minimum och, vid användning med Ortlinghaus kopplingsbromsenhet, resulterar det i kompakta drivenheter med ett brett effektspektrum.



Två olika kompakta drivenheter kan användas:

  • Pneumatiskt manövrerad kopplingsbromsenhet med en platta (torrkörning) för maskiner som huvudsakligen arbetar i kontinuerlig drift.



  • Hydrauliskt manövrerade kopplingsbromsenheter (våtkörning). Dessa slitagefria enheter med lågt underhåll är särskilt väl lämpade för medelstora och stora pressar som även fungerar i entaktsläge.



Specifikationer:

  • Torque: up to 700,000 Nm
  • Outside diameter: 480 - 2,100 mm
  • Length: 663 - 1,450 mm



Applikationer:
  • Automotive presses
  • Forging presses
  • Main Drive



Download brochures from Ortlinghaus:
