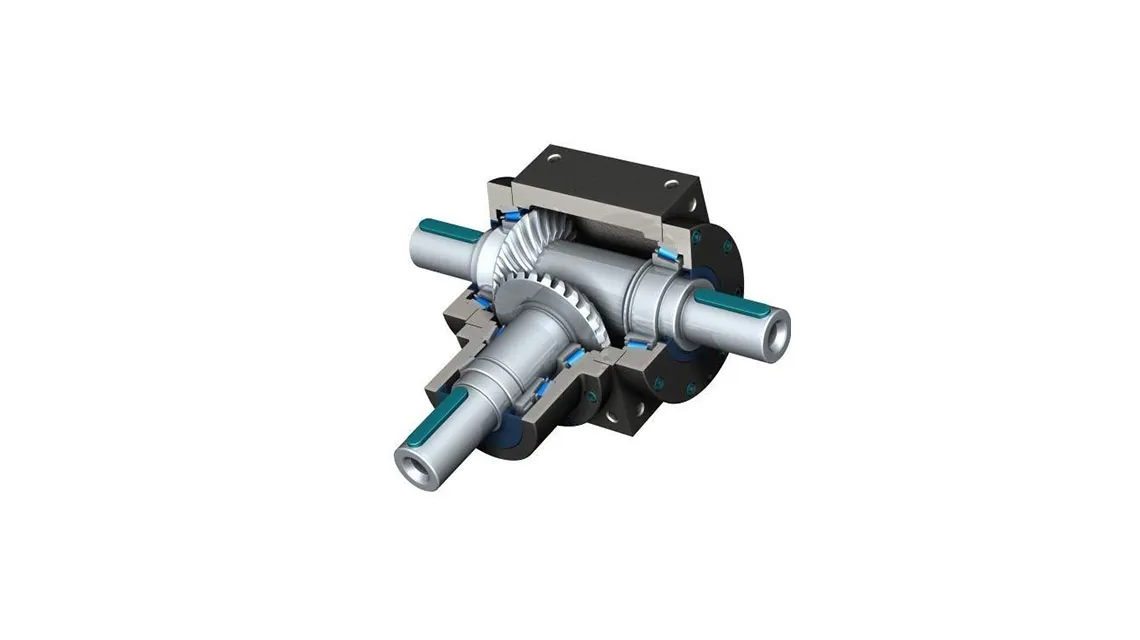

Högkvalitativ vinkelväxel PowerGear från tillverkaren Nidec-Graessner
Vinkelväxel PowerGear – industriväxel
- Kompakt och stabil växel
- Överför höga effekter
- Minimala inbyggnadsmått
- Verkningsgrad 98 %
- Finns som utgående axel eller i hålaxelutförande
- Valfritt inbyggnadsläge
- Fästhål på valfria sidor
För val av rätt växel, se tabell nedan. Typstorleken anger växelhusets fyrkantsmått exkl. lock och axlar. Ex. P110 är 110 mm i fyrkant.
PowerGear utgående vridmoment:
| PowerGear | Enhet | P54 | P75 | P90 | P110 | P140 | P170 | P210 | P240 | P280 | P360 | P450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 Märkmoment Max acc. moment |
Nm | 12 18 |
45 68 |
78 117 |
150 225 |
360 540 |
585 878 |
1300 1950 |
2150 3225 |
3200 4800 |
3750 5625 |
6600 9900 |
| 1,5:1 Märkmoment Max acc. moment |
Nm | 12 18 |
45 68 |
78 117 |
150 225 |
360 540 |
585 878 |
1300 1950 |
2150 3225 |
3200 4800 |
3550 5325 |
7000 10500 |
| 2:1 Märkmoment Max acc. moment |
Nm | 12 18 |
42 63 |
68 102 |
150 225 |
330 495 |
544 816 |
1220 1830 |
2010 3015 |
3050 4575 |
3500 5250 |
7000 10500 |
| 3:1 Märkmoment Max acc. moment |
Nm | 12 18 |
33 50 |
54 81 |
120 180 |
270 405 |
450 675 |
1020 1530 |
4650 2475 |
2850 4275 |
3350 5025 |
7000 10500 |
| 4:1 Märkmoment Max acc. moment |
Nm | 28 42 |
52 78 |
100 150 |
224 336 |
376 564 |
860 1290 |
1410 2115 |
2300 3450 |
2900 4350 |
6600 9900 |
|
| 5:1 Märkmoment Max acc. moment |
Nm | 25 38 |
40 60 |
85 128 |
196 294 |
320 480 |
740 1110 |
1210 1815 |
2000 3000 |
2600 3900 |
6600 9900 |
|
| Max ing. varvtal | rpm | 8000 | 6500 | 5500 | 4500 | 3500 | 3000 | 2200 | 2000 | 1700 | 1500 | 1000 |
Powergear i förstärkt utförande, utgående vridmoment
| Powergear, förstärkt | Enhet | X54 | X75 | X90 | X110 | X140 | X170 | X210 | X240 | X280 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 Märkmoment Max acc. moment |
Nm | 17 25 |
87 131 |
135 203 |
290 435 |
625 938 |
1020 1530 |
2050 3075 |
3350 5025 |
5200 7800 |
||
| Max ing. varvtal | rpm | 8000 | 3000 | 2500 | 2000 | 2000 | 15000 | 1200 | 1200 | 1000 |
| Storlek | P54/ X54 | P75/ X75 | P90/ X90 | P110/ X110 | P140/ X140 | P170/ X170 | P210/ X210 | P240/ X240 | P280/ X280 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Termisk begränsning (kW) | 2,8 | 5,5 | 7,4 | 10,8 | 16,1 | 23,4 | 28,6 | 45,3 | 60,3 |
Växelns prestanda är begränsad till max tillåten temperatur på smörjoljan. Uttagen effekt får inte överskrida värdet för kontinuerlig drift. Vid fall av intermittent drift eller fall med förhöjd omgivningstemperatur ska följande faktorer användas som riktvärde för justering av tillåtet effektuttag i förhållande till termisk begränsning.
| Drifttid / timme i % | 100 | 80 | 60 | 40 | 20 |
|---|---|---|---|---|---|
| Faktor | 1.0 | 1.2 | 1.4 | 1.6 | 1.8 |
| Omgivningstemp. °C | 10 | 20 | 30 | 40 | 50 |
| Faktor | 1.20 | 1.00 | 0.87 | 0.75 | 0.62 |
