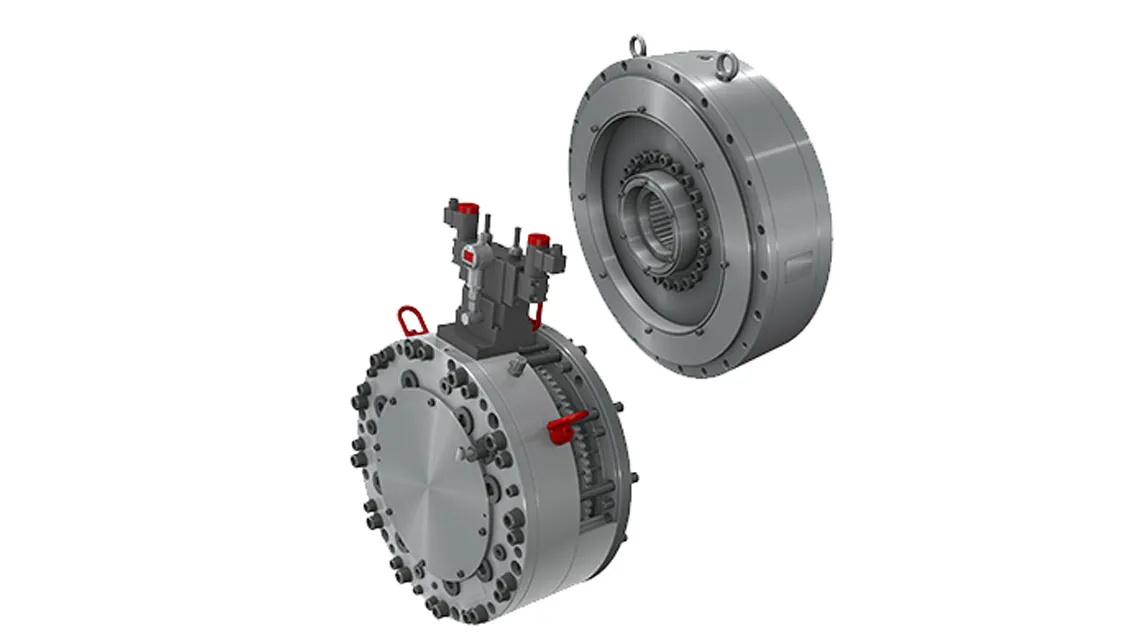

Hydraulically released brake

Serie 171 & 172

Prot.act-bromsen är speciellt designad för servomotordrivna pressar och används som kolvhållare samt som nödbroms. Den uppfyller kraven enligt DIN EN ISO 16092 som säkerhetsbroms och stoppar kolven i nödfall på kortast tid (t.ex. vid strömavbrott).

Bromsen kännetecknas av dess minimala utrymmesbehov, låga tröghetsmoment hos de delar som roterar med drivmotorn och korta inkopplingstider. Tack vare sin inneslutna design ger bromsen dessutom endast en mycket låg yttre förorening och med en minimal ljudnivå. Den överensstämmer med den europeiska säkerhetsstandarden DIN EN ISO 16092 och är i stort sett underhållsfri.

Tack vare friktionsblockskonstruktionen är den axiella rörligheten för friktionselementen vid manövrering av bromsen möjlig utan att flytta metalliska kontaktpunkter. På detta sätt förhindras slitagekorrosion.

Tack vare torrkörningsprincipen utvecklas inget oönskat kvarvarande vridmoment vid normal drift av pressen med öppen broms. Prot.act servo finns även i två storlekar som är designade för integration framför Siemens högmomentmotorer 1FW3 och 1FW4.

Prot.act-flänsdimensionerna i storlek 90 och 94 om denna serie är exakt desamma som Siemens motorflänsar, vilket möjliggör ett smalt men kompakt och robust drivlinakoncept.



Specifikationer:

• Torque: 3.700 Nm - 125.000 Nm
• Rotations per minute: 0 - 1,500 min^-1
• Outside diameter: 345 - 1.125 mm
• Bore diameter: 120 - 220 mm
• Length: 177 - 414 mm



Applikationer:
