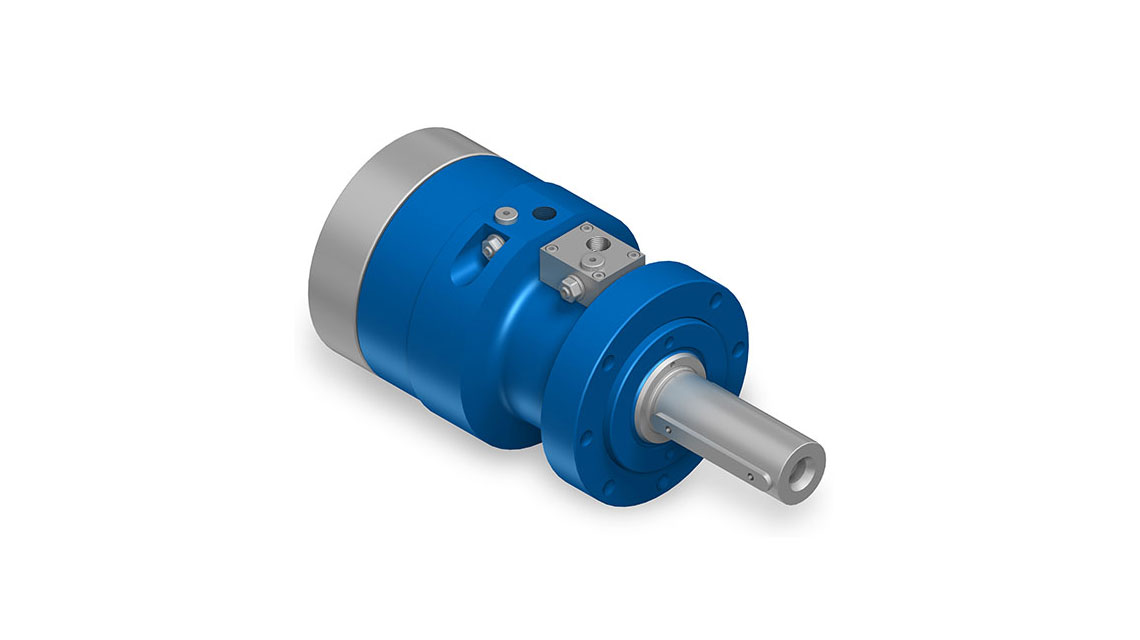

Serie DA-H40 till DA-H300 är högkvalitativa hydrauliska vriddon från vår leverantör HKS.

Serie DA-H40 till DA-H300

EIE Maskin AB tillhandahåller hydrauliska vriddon från HKS är av högsta kvalité. Vi erbjuder även specialanpassade produkter utefter kundritning.

Hydrauliska vriddon – DA-H40 till DA-H300

Vi erbjuder ett brett utbud av kvalitativa produkter från vår leverantör HKS, och hjälper er som kund vid tekniska frågor, offert samt vid beställning av särskilt anpassade produkter efter era specifika behov.



Produktspecifikation – DA-H40 till DA-H300:

  • reversibel vridrörelse upp till 360°
  • vridmoment upp till 250.000 Nm
  • små inbyggnadsmått
  • inget läckage, förinställt melllanläge ändras ej
  • förlängd genomgående axel
  • ställbar ändlägesbrytare
  • ändlägesdämpning
  • vinkeljustering ± 4º
  • även med hålaxel
  • kundanpassning

Tekniskt specifikation för olika modeller av hydrauliska vriddon från HKS:

Typ DA-H40 DA-H50 DA-H63 DA-H80 DA-H100 DA-H125 DA-H140 DA-H160
Vridmoment
vid 210 bar (Nm)		 200 340 650 1300 2500 5200 7100 11300
Vridmoment
vid 100 bar (Nm)		 96 162 310 620 1334 2476 3380 5380
Max radial
belastning (N)		 1567 2976 4364 7875 11250 17552 17800 36300
Max axial
belastning (N)		 8000 10000 14000 19050 24900 34100 34800 46200
Oljemängd (dm3)
Vinkel 90°
Vinkel 180°
Vinkel 270°
Vinkel 360°		 0,020
0,040
0,060
0,080		 0,033
0,066
0,099
0,132		 0,066
0,131
0,196
0,262		 0,131
0,262
0,391
0,521		 0,255
0,509
0,763
1,018		 0,518
1,036
1,554
2,071		 0,759
1,518
2,277
3,036		 1,145
2,290
3,435
4,580
Vikt (Kg)
Vinkel 90°
Vinkel 180°
Vinkel 270°
Vinkel 360°		 4
4,5
5
5,5		 5
+5,8
6,9
7,4		 8,5
9,8
11
12,5		 16,7
19,1
21,5
24		 24,1
29,2
34
38,5		 47
55
63,5
72,5		 74
87
101
115		 114
136
154
170
Typ DA-H180 DA-H200 DA-H225 DA-H225S DA-H250 DA-H280 DA-H300
Vridmoment
vid 210 bar (Nm)		 16200 22300 32000 38920 44000 60800 76000
Vridmoment
vid 100 bar (Nm)		 7714 10620 15238 18533 20952 28952 36190
Max radial
belastning (N)		 37600 67210 69000 69000 78000 84600 89400
Max axial
belastning (N)		 47400 62000 63100 63100 66500 71000 76000
Oljemängd (dm3)
Vinkel 90°
Vinkel 180°
Vinkel 270°
Vinkel 360°		 1,678
3,356
5,034
6,712		 2,261
4,522
6,783
9,044		 3,338
6,676
10,014
13,352		 4,127
8,245
12,368
16,491		 4,6072
9,2145
13,821
18,429		 6,348
12,695
19,043
25,391		 7,9304
15,862
23,790
31,724
Vikt (Kg)
Vinkel 90°
Vinkel 180°
Vinkel 270°
Vinkel 360°		 150
187
213
245		 194
238
264
306		 404
488
565
630		 487
543
637
684		 630
726
815
912		 874
1011
1164
1292		 1126
1308
1489
1677



Produktkatalog | Hydrauliska vriddon HKS – DA-H:



Välkommen att kontakta någon av våra produktspecialister för mer information:
